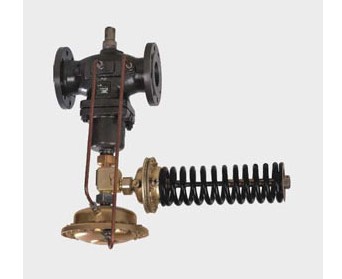

動作原理
當流量和壓力組合控制時，閥門按著流量閥、壓力閥（閥后）的輸入順序不同而依次動作。流量和壓力（閥后）兩個參數中的其中任何一個參數達到或超過設定值時，閥門都將按其要求進行動作，從而滿足現場的各種控制要求。
閥技術參數
|
公稱直徑(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
160
|
200
|
250
|
|
KVS值（m3/h）
|
1
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
320
|
400
|
|
節流器壓差（?Pb）的流量范圍（m/h）QS（有效壓力下的能量范圍）
|
0.02Mpa
|
0.1-2
|
0.2-3
|
0.2-4
|
0.4-7
|
0.6-11
|
0.8-16
|
3-28
|
4-40
|
6-63
|
8-80
|
12-125
|
15-150
|
18-180
|
|
0.05Mpa
|
0.2-3
|
0.3-4.5
|
0.3-6
|
0.5-10
|
0.8-16
|
1.2-24
|
4-40
|
6-58
|
9-90
|
12-120
|
18-180
|
12-220
|
18-250
|
|
Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|
最大壓差?Pmx(Mpa)
|
Pn16
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|
Pn40
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|
允許泄漏量
（在規定試驗條件下）
|
硬密封
|
4×10-4 X閥額定容量（L/H）
|
|
軟密封
|
10氣泡/分
|
20氣泡/分
|
40氣泡/分
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ZA5型執行器主要技術參數
|
執行器有效面積 (cm2)
|
250
|
|
有效壓力 (Mpa) (節流閥壓差?Pb)
|
0.02 0.05
|
|
允許上下膜室之間有最大壓差 ?Pmax (Mpa)
|
0.4
|
|
設定值偏差
|
±5%
|
|
控制接頭\接頭
|
銅管或鋼管?10×1（mm）卡套式管接頭 R1/4″
|
ZA3執行器主要技術參數
|
執行器有效面積(cm2)
|
32
|
80
|
250
|
630
|
|
閥前壓力控制范圍
(Mpa)
|
紅色彈簧
|
0.3-1.2
|
0.1-0.6
|
0.015-0.15
|
|
|
黃色彈簧
|
|
0.05-0.3
|
0.01-0.07
|
0.005-0.035
|
|
黑色彈簧
|
0.8-1.6
|
|
|
|
|
適用公稱通徑DN(mm)
|
15～125
|
15～250
|
|
保證壓力閥正常的工作的最小壓差?Pmin(Mpa)
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
|
允許上下膜室之間的最大壓差?Pmax(Mpa)
|
2.0
|
1.25
|
0.4
|
0.15
|
|
設定值偏差
|
±8%
|
|
控制管線\接頭
|
銅管或鋼管 ?10×1（mm）卡套式管接頭R1/4″
|
產品特點：
*采用波紋管+彈簧做壓力平衡元件，靈敏度高
*嗓音低性能可靠，免于維修
*通過組合件，可進行多項組全控制
*采用標準模塊設計
